Modems und Evaluation Boards für G.hn, SHDSL und SPE

Produktübersicht

SHDSL

symmetrisch, schnell, sicher

Warum SHDSL?

Nichts ist besser als SHDSL, wenn es um hohe Datenraten auf langen Kupferleitungen geht. Viele Herausforderungen in den Bereichen Telekommunikation, Industrie und Smart City erfordern robuste Breitbandverbindungen über große Entfernungen. SHDSL bietet vor allem für Überwachungskameras, Verkaufsautomaten, öffentliche Anzeigen, Verkehrssteuerung und industrielle Kommunikation die ideale Lösung.

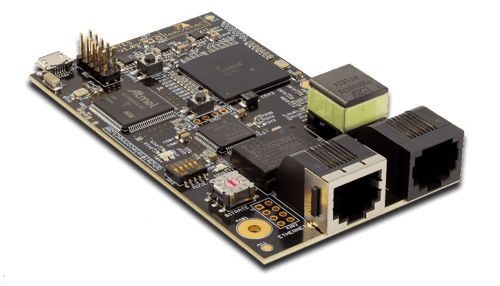

SHDSL.EVB.1CH

SHDSL.EVB.1CH
  • Einfache Statusschnittstelle
  • Erweiterte Befehlszeilenschnittstelle
  • SHDSL-Standard und erweiterte Bitraten
  • Leistungsmessungs-Modulationssitzung (PMMS) für die Leitungsprüfung
  • Emergency Freeze, Testmodi
  • Erweiterte SHDSL-Zustandsmaschine
  • Export und Import von Konfigurationen, Voreinstellungen
  • Grundlegendes ATM-Interworking
  • Grundlegende Netzwerkfunktionen, Telnet- und Webserver für die Fernverwaltung
  • Software-Lizenz für Binär- oder Quellcode







  • Einkanaliger MaxLinear SHDSL-Chipsatz-Transceiver
  • Wählbare Bitrate (einschließlich Auto-Modus)
  • Verwendung als EFM-Modem, SHDSL-EFM-Modul oder Plug & Play Ethernet Extender
  • USB EIA232-Emulation oder TTL-kompatible EIA232-Schnittstelle
  • Einfache On-Board-Auswertungssoftware

    Datenblatt anzeigen
  • Hard- und Softwareanpassung
  • Attraktive Preise für Software-Dienstleistungen
  • Systemintegration und -anpassung
  • Leistungs- und Konformitätstests
Mengenstaffel Nettopreis / Stück
1 – 49 Stück 450,00 €
50 – 99 Stück 427,50 €
100 – 421,88 €

SHDSL.EVB.4CH

ghn.evb.som
  • Einfache Statusschnittstelle
  • Erweiterte Befehlszeilenschnittstelle
  • SHDSL-Standard und erweiterte Bitraten
  • Unterstützung von mehreren Kanälen und Geräten
  • PAF-Bonding mit bis zu 4 Kanälen, optionaler Gruppenwechsel ohne Treffer
  • Leistungsmessungs-Modulationssitzung (PMMS) für Leitungsprüfung
  • Notfall-Freeze, Testmodi
  • Erweiterte SHDSL-Zustandsmaschine
  • Export und Import von Konfigurationen, Voreinstellungen
  • Grundlegendes ATM-Interworking und m-Pair-Bonding
  • Grundlegende Netzwerkfunktionen, Telnet- und Webserver für die Fernverwaltung
  • Bootloader und ausfallsicheres Multi-Bank-Upgrade
  • Software-Lizenz für Binär- oder Quellcode
  • Vierkanaliger Intel® SHDSL-Chipsatz-Transceiver
  • Wählbare Bitrate (einschließlich Auto-Modus)
  • Verwendung als EFM-Modem, SHDSL-EFM-Modul, Plug & Play
  • Ethernet Extender usw. (weitere Anwendungen siehe Rückseite)
  • USB EIA232-Emulation oder TTL-kompatible EIA232-Schnittstelle
  • Einfache On-Board-Auswertungssoftware

    Datenblatt anzeigen
  • Hard- und Softwareanpassung
  • Systemintegration und -anpassung
  • Leistungs- und Konformitätstests

SHDSL.M2.1CH

SHDSL.M2.1CH
  • Einfache Statusschnittstelle
  • Erweiterte Befehlszeilenschnittstelle
  • SHDSL-Standard und erweiterte Bitraten
  • Unterstützung von mehreren Kanälen und Geräten
  • PAF-Bonding mit bis zu 4 Kanälen, optionaler Gruppenwechsel ohne Treffer
  • Leistungsmessungs-Modulationssitzung (PMMS) für Leitungsprüfung
  • Notfall-Freeze, Testmodi
  • Erweiterte SHDSL-Zustandsmaschine
  • Export und Import von Konfigurationen, Voreinstellungen
  • Grundlegendes ATM-Interworking und m-Pair-Bonding
  • Grundlegende Netzwerkfunktionen, Telnet- und Webserver für die Fernverwaltung
  • Bootloader und ausfallsicheres Multi-Bank-Upgrade
  • Software-Lizenz für Binär- oder Quellcode
  • Intel® SHDSL-Chipsatz-Transceiver mit einem oder vier Kanälen
  • Wählbare Bitrate (einschließlich Auto-Modus)
  • Verwendung als EFM-Modem, SHDSL-EFM-Modul oder Plug & Play
  • Ethernet Extender (weitere Anwendungen siehe Rückseite)
  • M.2-Anschluss (Taste B+M)
  • Intel® Ethernet-Steuerung der Serie I211
  • Geeignet für universelle Unternehmens-CPE / IAD / Gateway / Router / PC / White Box CPE

    Datenblatt anzeigen
  • Hard- und Softwareanpassung
  • Systemintegration und -anpassung
  • Leistungs- und Konformitätstests

SHDSL.M2.4CH

SHDSL.M2.4CH
  • Einfache Statusschnittstelle
  • Erweiterte Befehlszeilenschnittstelle
  • SHDSL-Standard und erweiterte Bitraten
  • Unterstützung von mehreren Kanälen und Geräten
  • PAF-Bonding mit bis zu 4 Kanälen, optionaler Gruppenwechsel ohne Treffer
  • Leistungsmessungs-Modulationssitzung (PMMS) für Leitungsprüfung
  • Notfall-Freeze, Testmodi
  • Erweiterte SHDSL-Zustandsmaschine
  • Export und Import von Konfigurationen, Voreinstellungen
  • Grundlegendes ATM-Interworking und m-Pair-Bonding
  • Grundlegende Netzwerkfunktionen, Telnet- und Webserver für die Fernverwaltung
  • Bootloader und ausfallsicheres Multi-Bank-Upgrade
  • Software-Lizenz für Binär- oder Quellcode
  • Intel® SHDSL-Chipsatz-Transceiver mit einem oder vier Kanälen
  • Wählbare Bitrate (einschließlich Auto-Modus)
  • Verwendung als EFM-Modem, SHDSL-EFM-Modul oder Plug & Play
  • Ethernet Extender (weitere Anwendungen siehe Rückseite)
  • M.2-Anschluss (Taste B+M)
  • Intel® Ethernet-Steuerung der Serie I211
  • Geeignet für universelle Unternehmens-CPE / IAD / Gateway / Router / PC / White Box CPE

    Datenblatt anzeigen
  • Hard- und Softwareanpassung
  • Systemintegration und -anpassung
  • Leistungs- und Konformitätstests

G.hn

Gigabit-Power durch jedes Kabel

Warum G.hn?

G.hn-Technologie revolutioniert die Heimvernetzung und industrielle Konnektivität mit unschlagbaren Vorteilen. Erleben Sie maximale Flexibilität und Kosteneffizienz ohne Neuverkabelung. Mit einer Reichweite von bis zu 1 km, überlegener Energieeffizienz dank Power-over-Link und einfacher Plug-and-Play-Installation sind G.hn-Lösungen ideal für Smart Homes, IoT-Anwendungen und industrielle Netzwerke. Investieren Sie in Zukunftssicherheit und Entdecken Sie die Kraft von G.hn - für ein schnelleres, stabileres und effizienteres Netzwerk.

G.hn M2 Modul

GHN.M2_iso
  • IEEE 802.1d transparente Brücke
  • G.hn: ITU-T G.9960/ 9961/ 9962/ 9964
  • Ethernet: IEEE 802.3/ 802.1p/ 802.1q
  • IGMP v2, v3 Snooping
  • Unterstützung von 802.1p pbit und DSCP Mapping
  • Hinzufügen/Entfernen/Übersetzen von VLAN-Tags
  • Verwaltung über Webinterface oder benutzerdefiniertes Konfigurationstool
  • Funktionen abhängig vom M.2-Steckertyp (B+M):
    • Kernfunktionalität auf der PCIe-Lane 0 (verfügbar für Key Band Key M) für Daten- und In-Band-Management
    • Zusatzfunktion Out-of-Band-Management über USB (nur für Schlüssel B)









  • G.hn/G.now-Telefonleitungs-Uplink-Port mit einer maximalen Rate von 1,7 Gbit/s
  • Bestens geeignet für industrielle Netzwerke, zuverlässiger und schneller als als herkömmliche drahtlose Netzwerke
  • Anzeige der Signalqualität
  • Status und Statistik der Ethernet-Schnittstelle
  • Vollständig transparente Brücke für G.hn/G.now, um Routing auf dem Host zu ermöglichen
  • Geeignet für universelle Unternehmens-CPE / IAD / Gateway / Router / PC / White Box CPE

    Datenblatt anzeigen
  • Hard- und Softwareanpassung
  • Systemintegration und -anpassung
  • Leistungs- und Konformitätstests

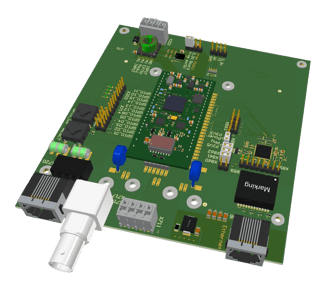

G.hn EVB SOM

Ghn-SOM-Phy_B
  • PLC-Kopplung ohne Isolierung auf der Baugruppe
  • einzelne Weitbereichs-Stromversorgung
  • MIMO-Betrieb für maximale Leistung
  • beste Konnektivität und Robustheit in der Klasse
  • beste Interoperabilität mit verschiedenen G.hn-Chipsätzen und Geräten, garantierte Koexistenz (G.9972)
  • G.hn: ITU-T G.9960/9961/9962/9963/9964
  • Ethernet: IEEE 802.1d transparente Brücke, 802.3/802.1p/802.1q
  • Verwaltung über Webinterface, benutzerdefiniertes Konfigurationsprogramm oder sogar TR-069
  • Daten-Schnittstellen: SGMII, RGMII, MII
  • ermöglicht den Anschluss von externen Mikrocontrollern oder Ethernet-PHY
  • flexible Software mit erweiterbaren Funktionen wie z.B. Steuerung von GPIOs oder kundenspezifischen Schnittstellen kann von Teleconnect! bereitgestellt werden
  • direktes Auflöten oder vielseitige 2,0 mm Stiftleistenschnittstelle
  • Dimensions (L xW x H): 58 x 30 x 5.9mm3
  • Connectors:
    • signal output for PLC: 3 single-pin-connectors
    • Ethernet: SGMII, RGMII, MII
    • MDIO, GPIO, UART
    • solder-on or 2.0mm pin header mountable
  • G.hn chipset: MaxLinear Wave-2
  • supported standards:
    • ITU-T G.9960-9964, G.9972
    • IEEE 802.3/802.1p/802.1q
  • power supply: 7 - 35V
  • power consumption: approx. 3W depending on confuguration
  • user interface: Web, custom-interface, TR-069 (on request)
  • temeprature range: -25C° - 60 C°
  • Hard- und Softwareanpassung
  • Systemintegration und -anpassung
  • Leistungs- und Konformitätstests

Single Pair Ethernet

Schlanke Kabel, smarte Zukunft

Warum SPE?

Single Pair Ethernet (SPE) revolutioniert die industrielle Vernetzung mit unschlagbaren Vorteilen. SPE-Lösungen ermöglichen Datenübertragung und Stromversorgung über ein einziges Adernpaar mit Reichweiten bis zu 1000 Metern. Erleben Sie 50% Gewichts- und Platzersparnis bei Verkabelungen, nahtlose Kommunikation vom Sensor bis zur Cloud und reduzierte Kosten durch vereinfachte Netzwerktopologien. SPE integriert sich problemlos in bestehende Ethernet-Infrastrukturen und macht Ihre Anlagen fit für Industrie 4.0 und IIoT. Investieren Sie jetzt in die Zukunft der industriellen Kommunikation – für effizientere, flexiblere und kostengünstigere Netzwerke in der Automatisierung, Robotik und Fahrzeugtechnik.

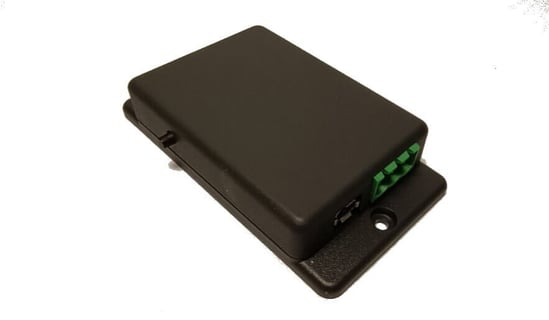

RS485-SPE Konverter

RS485-SPE Converter
  • Unterstützung für verschiedene RS485-Protokolle: Einschließlich UART. CAN, Profibus, Modbus und andere Protokolle mit separaten Hardwarekomponenten.
  • Lokale Konfiguration
  • Lokale Datenbank USERID/PASSWORD.
  • Konfigurierbarer Abschluss auf RS485: Unterstützt konfigurierbare Busabschlüsse.
  • Ausfallsichere Logik: Verhindert eine fehlerhafte Datenübertragung bei offenen Eingängen auf der RS485-Seite.
  • Microchip-Schaltungen: Basiert auf Microchip-Schaltungen, die mit IEEE 802.3cg, 10BASE-T1S und Microchip-Prozessoren konform sind.
  • Zugänglichkeit: IPV6- und IPV4-Adressierungsunterstützung.
  • Multihost-Zugriff ermöglicht mehreren Hosts/Servern die gemeinsame Nutzung serieller Schnittstellen.
  • Unterstützung für verschiedene Busprotokolle: Master-Slave, Multi-Master, Token-Bus.

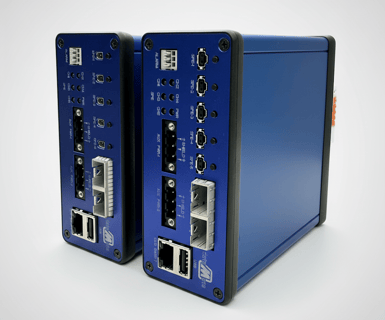

DM882x Managed SPE Switch

Familie von Managed Switches für unseren Kunden dataMate
  • Managed Switch mit 5 SPE-Ports und 2 Uplink-Ports
  • basiert auf ADIN6310 Industrial Ethernet TSN Switch mit integrierter Security
  • SCCP verhandelte SPoE-Leistung bis Klasse 14 pro SPE Chanel mit FAULT-Schutz
  • Varianten für IEC 63171-x und Terminal Block SPE Konnektoren
  • 24V/48V AUX Eingangsleistung mit redundanten Eingangsinput
  • Line Interface 1,5kV elektrische Isolierung & K.21 Blitzschutz
  • Unterstützt in Mainline Linux
